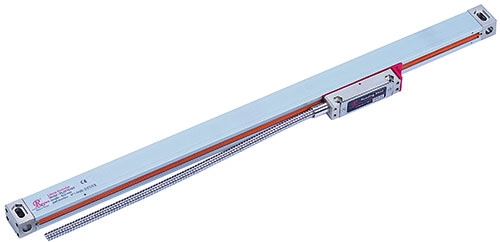

Rasson 光學尺
採用單層防護封膠設計 解析度 : 0.001 mm
| 測量範圍 | RL471 Linear Encoder / 0.001mm | |
| TL | RS-422 | |
| 70mm | RL471T007 | RL471D007 |
| 120mm | RL471T012 | RL471D012 |
| 170mm | RL471T017 | RL471D017 |
| 220mm | RL471T022 | RL471D022 |
| 270mm | RL471T027 | RL471D027 |
| 320mm | RL471T032 | RL471D032 |
| 370mm | RL471T037 | RL471D037 |
| 420mm | RL471T042 | RL471D042 |
| 470mm | RL471T047 | RL471D047 |
| 520mm | RL471T052 | RL471D052 |
| 570mm | RL471T057 | RL471D057 |
| 620mm | RL471T062 | RL471D062 |
| 670mm | RL471T067 | RL471D067 |
| 720mm | RL471T072 | RL471D072 |
| 讀數頭 | RL471T | RL471D |
- 測量範圍：70mm〜720mm/ 50mm一階
- 測量精度：±8μm/m
- 單向重複精度：0.002mm
- 反向重複精度：0.003mm
- 測量基準：光柵週期為20μm的光學玻璃尺
- 光學測量系統：透射式紅外線光學測量系統，紅外線波長880nm的
- 反應速度：60m/min
- 讀數頭滑動系統：垂直式五軸承
- 輸出訊號：TTL / EIA-422-A（RS-422）
- 訊號傳達週期：4μm
- 訊號線長度：3m
- 供應電壓：DC 5V±5％
- 工作溫度：0〜50℃
- 參考點標記：一個（中間）
- 密封保護規格：DIN 40050 IP53
