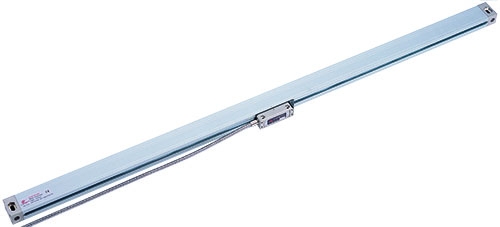

GS20系列玻璃式光學尺

加入詢問單

採用雙層防護封膠設計 解析度 : 0.005 mm

GS20系列玻璃式光學尺
測量範圍 GS20線性編碼器/0.005mm
TTL RS-422
1000mm GS20T100 GS20D100
1100mm GS20T110 GS20D110
1200mm GS20T120 GS20D120
1300mm GS20T130 GS20D130
1400mm GS20T140 GS20D140
1500mm GS20T150 GS20D150
1600mm GS20T160 GS20D160
1700mm GS20T170 GS20D170
1800mm GS20T180 GS20D180
1900mm GS20T190 GS20D190
2000mm GS20T200 GS20D200
2100mm GS20T210 GS20D210
2200mm GS20T220 GS20D220
2300mm GS20T230 GS20D230
2400mm GS20T240 GS20D240
2500mm GS20T250 GS20D250
2600mm GS20T260 GS20D260
2700mm GS20T270 GS20D270
2800mm GS20T280 GS20T280
2900mm GS20T290 GS20D290
3000mm GS20T300 GS20D300
讀數頭 GS20T GS20D
  • 測量範圍:1000mm〜3000mm/ 100mm一階
  • 測量精度:±10μm/m
  • 單向重複精度:0.002mm
  • 反向重複精度:0.005mm
  • 測量基準:光柵週期為20μm的光學玻璃尺
  • 光學測量系統:透射式紅外線光學測量系統,紅外線波長880nm的
  • 反應速度:60m/min
  • 讀數頭滑動系統:45度式五軸承
  • 輸出訊號:TTL / EIA-422-A(RS-422)
  • 訊號傳達週期:20μm
  • 訊號線長度:5m
  • 供應電壓:DC 5V±5%
  • 工作溫度:0〜50℃
  • 參考點標記:一個(中間)
  • 密封保護規格:DIN 40050 IP53
